WTP23显示控制器 美国中克塞尔ZXSCELL 高速采样智能仪表

一、WTP23显示控制器产品介绍

产品品牌：美国中克塞尔 ZXSCELL

产品系列：WTP23

产品类型：显示控制器

产品特点：

（1）针对测力应用开发的一款高速采样智能仪表

（2）体积小、造型美观、方便适用

（3）TFT真彩液晶屏，全中文显示

（4）适用于所有电阻应变桥式测力传感器

（5）全面板数字标定，过程简单，方便直观

（6）数字滤波功能；自动零位跟踪功能

（7）三路晶体管输出控制，允许两路信号接入

（8）具有RS485/RS232方便与上位机通讯

（9）可通过串行口校准仪表；AD为双极性模式，支持双向力

（10）多方式选配接口功能：模拟量输出、串行口（选配件需产品订货时声明）

二、WTP23显示控制器功能应用

1、RS-232点对点串行通讯

连续输出或命令输出格式

提供全兼容协议可供用户快速升级

支持远程清零及皮重操作

ESD抗静电接口保护

2、RS-485多点式串行通讯

波特率2400~115200bps之间可选

通讯响应时间小于5ms

作为从站支持主站的数据采集

支持MODBUS RTU从站协议

3、模拟量输出接口

支持多种模拟量输出，0~10V，0~5V，0~±5V，0~±10V，4~20mA，自定义。

16位模拟量输出精度：1/32,767

重量作为模拟量输出无需加载即可在面板上调整模拟量

4、称重计量

重量显示精度：100~100，000可选。

多种数据滤波可选，以满足动/静态不同应用的需求。

键盘或远程清零、皮重操作与标定。

涵盖峰和谷值保持。

5、重量预置点输出应用

键盘最多可以设置4个预置点值，部分型号只支持3个预置点，具体取决硬件的选择

预置点值通过内置继电器干触点输出

预置点状态表现为预置值与显示值（毛重或净重）绝对值的比较结果

6、上下限位报警输出

键盘可设定上下限位报警值

报警点通过内置继电器干触点输出

罐体称量中支持补料功能

部分型号只支持3个报警点

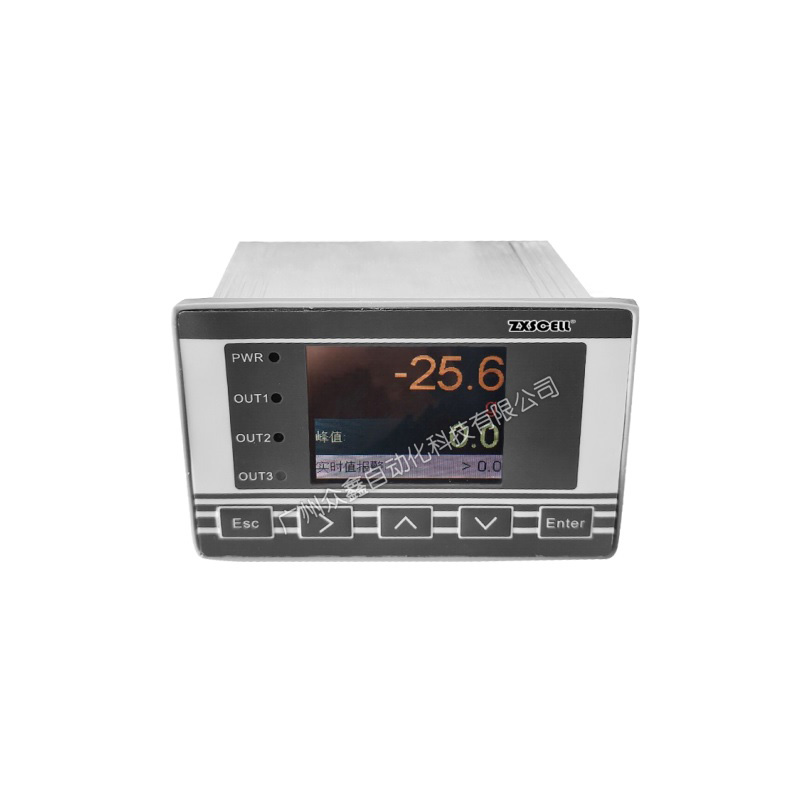

三、WTP23显示控制器产品图片

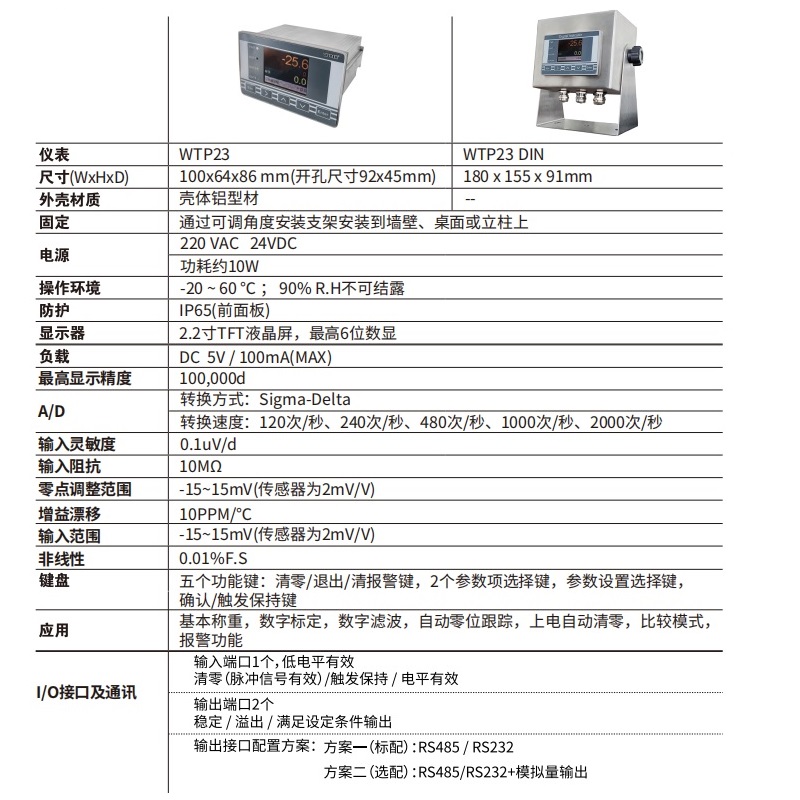

四、WTP23显示控制器技术参数
