WTP48称重显示控制器 美国中克塞尔ZXSCELL 可进行高精度重量采集

一、WTP48称重显示控制器产品介绍

产品品牌：美国中克塞尔 ZXSCELL

产品系列：WTP48

产品类型：称重显示控制器

产品特点：

（1）32位高速单片机平台，高精度24位模数转换器

（2）可实现与PC、PLC、DCS等设备的实时现场总线通讯

（3）铝合金嵌入式外壳

（4）双排显示，6路继电器输出、4路输入

（5）可选配以太网接口，支持MODBUS TCP协议(M)

（6）可选配模拟量输出接口

（7）适合各种工业环境进行高精度重量采集

（8）广泛应用于冶金、化工、建材、涂料、粮食与饲料等行业

二、WTP48称重显示控制器功能应用

1、RS-232点对点串行通讯

连续输出或命令输出格式

提供全兼容协议可供用户快速升级

支持远程清零及皮重操作

ESD抗静电接口保护

2、RS-485多点式串行通讯

波特率2400~115200bps之间可选

通讯响应时间小于5ms

作为从站支持主站的数据采集

支持MODBUS RTU从站协议

3、模拟量输出接口

支持多种模拟量输出，0~10V，0~5V，4~20mA，0~20mA多种输出格式。

16位模拟量输出精度：1/32,767

重量作为模拟量输出无需加载即可在面板上调整模拟量

4、称重计量

重量显示精度：1/10000。

24BIT Σ-Δ 型A/D转换，最大A/D脉冲数：1,000,000。

支持上位机通讯置零、去皮、配料启动和停止等一系列操作。

5、10/100M工业以太网接口

通过交换机接入上位PC或PLC

RJ-45标准接口，含网络状态指示

通讯速率10/100M，从站数据不限

简单易用的TCP\UDP协议及控件

支持动/静态网络系统

6、上下限位报警输出

键盘可设定上下限位报警值

报警点通过内置继电器干触点输出

罐体称量中支持补料功能

部分型号只支持3个报警点

7、预置点模式定量称重应用

键盘最多可以设置4个预置点值，部分型号只支持3个预置点，具体取决硬件的选择

预置点值通过内置继电器干触点输出

预置点状态表现为预置值与显示值（毛重或净重）绝对值的比较结果

8、多物料串行定量称重配料并联网

支持定值加料或定值放料控制

可预设订四个目标重量值

人工可继电器输出模式（最多13种）

继电器自动控制对应的阀门

实际加料重量超差时，自动启动点动加料

输入输出控制接口功能可人工设定

配料次数累计功能，实际配料重量上位机读取功能

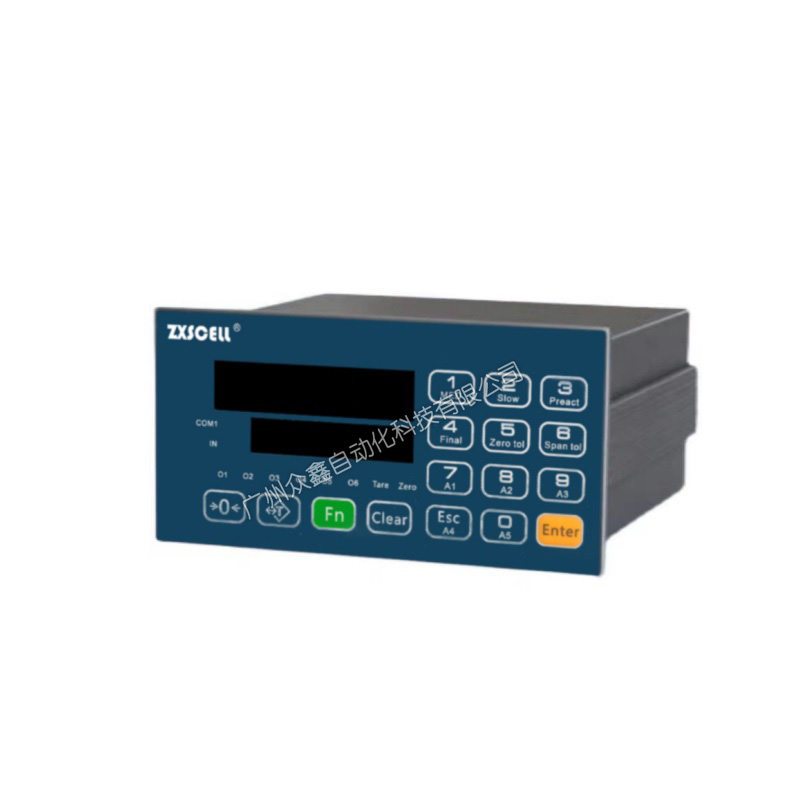

三、WTP48称重显示控制器产品图片

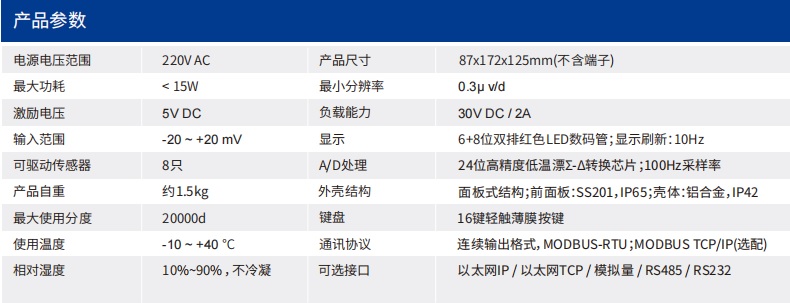

四、WTP48称重显示控制器技术参数
