WTD48称重显示控制变送模块 美国中克塞尔卡轨安装小巧型称重变送模块

一、WTD48称重显示控制变送模块产品介绍

产品品牌：美国中克塞尔 ZXSCELL

产品系列：WTD48

产品类型：称重显示控制变送模块

产品特点：

（1）卡轨安装小巧型称重变送模块，支持校秤、 清零、 去皮等操作；

（2）支持预置点输出控制及延迟保持功能，便于客户根据项目进行系统集成控制；

（3）OLEO显示， 中文操作界面，显示可加密关闭，适用于所有电阻应变式称重传感器；

（4）全面板数字标定，过程简单，方便直观；

（5）数字滤波功能，自动零位跟踪功能，上电自动清零功能；

（6）双向隔离串行口功能，具有RS485, 方便与上位机通讯；

（7）可通过串行口标定称重显示器（串口标定开关打开）；

（8）多方式选配接口功能： PROFIBUS总线、模拟量输出、 网口、 串行口；

（9）适用于储料罐和反应釜等，混凝土、 沥青、 饲料、 冶金、 化工等行业配料过程控制使用。

二、WTD48称重显示控制变送模块功能应用

1、RS-232点对点串行通讯

连续输出或命令输出格式

提供全兼容协议可供用户快速升级

支持远程清零及皮重操作

ESD抗静电接口保护

2、RS-485多点式串行通讯

波特率2400~115200bps之间可选

通讯响应时间小于5ms

作为从站支持主站的数据采集

支持MODBUS RTU从站协议

3、模拟量输出接口

支持多种模拟量输出，0~10V，0~5V，4~20mA，0~20mA多种输出格式。

16位模拟量输出精度：1/32,767

重量作为模拟量输出无需加载即可在面板上调整模拟量

4、称重计量

重量显示精度：1/1,000,000。

蓝牙通讯，接口丰富，多种组合接口。

免砝码标定，打印内容可选。

仪表I/O口测试及串口测试功能。

仪表可连接手机APP监测状态和配置参数。

5、10/100M工业以太网接口

通过交换机接入上位PC或PLC

RJ-45标准接口，含网络状态指示

通讯速率10/100M，从站数据不限

简单易用的TCP\UDP协议及控件

支持动/静态网络系统

6、上下限位报警输出

键盘可设定上下限位报警值

报警点通过内置继电器干触点输出

罐体称量中支持补料功能

部分型号只支持3个报警点

7、预置点模式定量称重应用

键盘最多可以设置4个预置点值，部分型号只支持3个预置点，具体取决硬件的选择

预置点值通过内置继电器干触点输出

预置点状态表现为预置值与显示值（毛重或净重）绝对值的比较结果

8、多物料串行定量称重配料并联网

支持定值加料或定值放料控制

键盘可预设定四个目标重量值

继电器自动控制对应的阀门

加放料精度自动修正

输入输出控制接口功能可人工设定

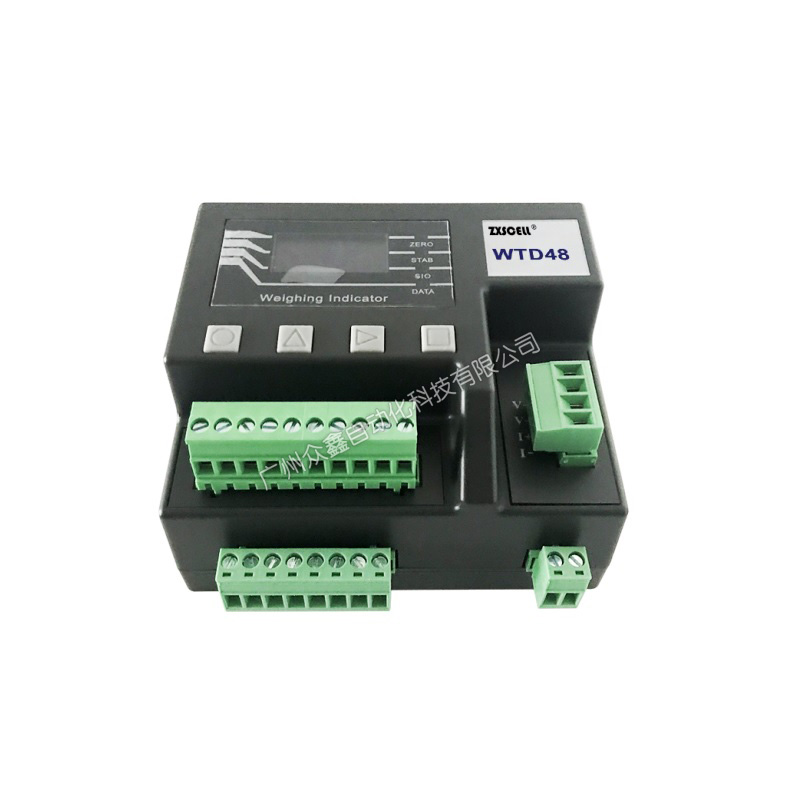

三、WTD48称重显示控制变送模块产品图片

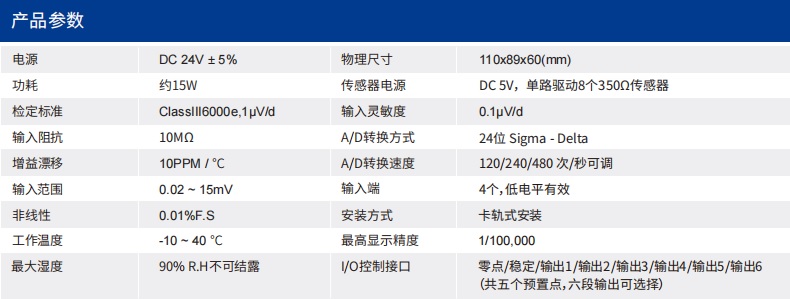

四、WTD48称重显示控制变送模块技术参数
