WTP21称重显示控制器 美国中克塞尔 全面板数字标定 数字滤波功能

一、WTP21称重显示控制器产品介绍

产品品牌：美国中克塞尔 ZXSCELL

产品系列：WTP21

产品类型：称重显示控制器

产品特点：

（1）适用于所有电阻应变桥式称重传感器

（2）全面板数字标定，过程简单，方便直观

（3）数字滤波功能，自动零位跟踪功能

（4）上电自动清零功能

（5）双向隔离串行口功能，具有RS485、RS232方便与上位机通讯

（6）可通过远程标定重量显示器（远程标定开关打开）

（7）具有PROFINET现场总线接口

（8）支持Ethernet IP通讯，能接入Ethernet IP网络

（9）适用于混泥土搅拌及沥青混合料设备、冶金及化工、饲料的重量控制等

二、WTP21称重显示控制器功能应用

1、RS-232点对点串行通讯

连续输出或命令输出格式

提供全兼容协议可供用户快速升级

支持远程清零及皮重操作

ESD抗静电接口保护

2、RS-485多点式串行通讯

波特率2400~115200bps之间可选

通讯响应时间小于5ms

作为从站支持主站的数据采集

支持MODBUS RTU从站协议

3、模拟量输出接口

支持多种模拟量输出，0~10V，0~5V，4~20mA，0~20mA多种输出格式。

16位模拟量输出精度：1/32,767

重量作为模拟量输出无需加载即可在面板上调整模拟量

4、称重计量

重量显示精度：100~1,000,000可选。

多种数据滤波可选，以满足动/静态不同应用的需求

键盘或远程清零、皮重操作与标定

涵盖峰和谷值保持

5、10/100M工业以太网接口

通过交换机接入上位PC或PLC

RJ-45标准接口，含网络状态指示

通讯速率10/100M，从站数据不限

简单易用的TCP\UDP协议及控件

支持动/静态网络系统

6、上下限位报警输出

键盘可设定上下限位报警值

报警点通过内置继电器干触点输出

罐体称量中支持补料功能

部分型号只支持3个报警点

7、预置点模式定量称重应用

键盘最多可以设置4个预置点值，部分型号只支持3个预置点，具体取决硬件的选择

预置点值通过内置继电器干触点输出

预置点状态表现为预置值与显示值（毛重或净重）绝对值的比较结果

8、多物料串行定量称重配料并联网

支持定值加料或定值放料控制

键盘可预设定四个目标重量值

继电器自动控制对应的阀门

输入输出控制接口功能可人工设定

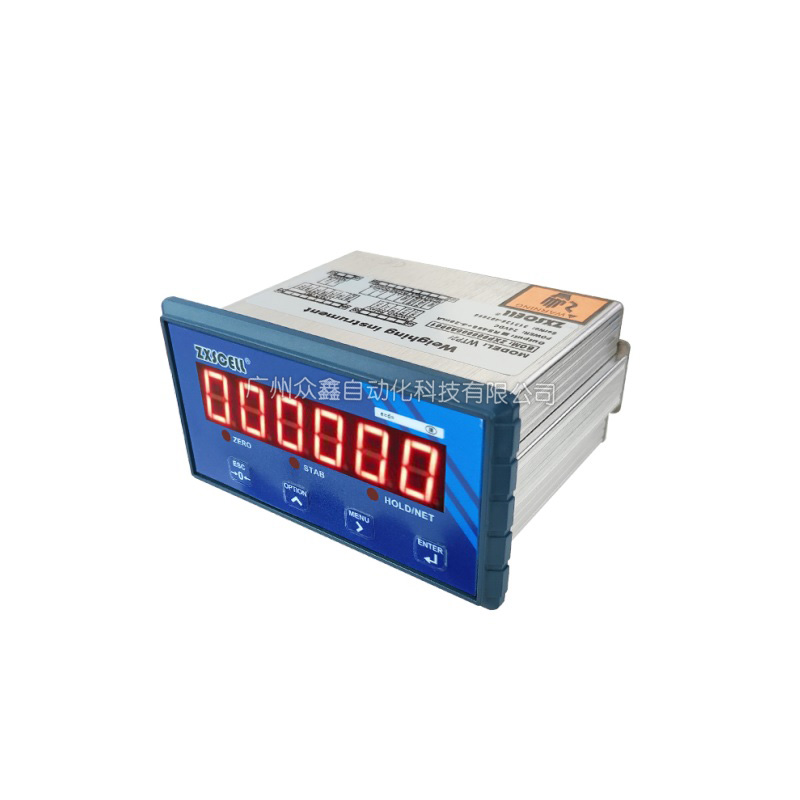

三、WTP21称重显示控制器产品图片

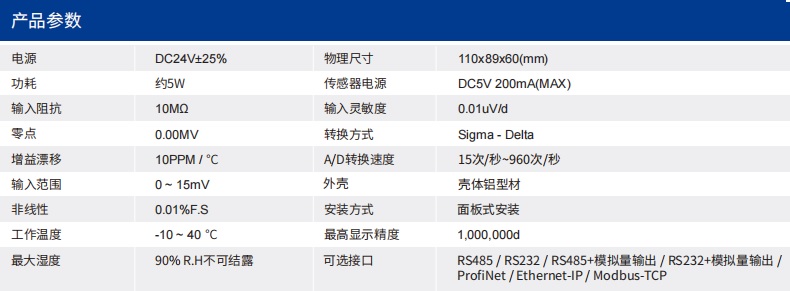

四、WTP21称重显示控制器技术参数
